ELETTROMAGNETI LINEARI

Produciamo una vasta gamma di elettromagneti lineari, disponibili per trazione, spinta e trazione più spinta. Risultano particolarmente indicati per azionamenti nel campo industriale e civile ma le possibilità di impiego degli elettromagneti lineari sono pressoché illimitate. Convincono grazie al loro basso consumo di corrente, la loro lunga durata di servizio, all’assenza di manutenzione e al fatto che possono essere installati in qualsiasi posizione.
Possiamo offrirvi prodotti standard di svariate caratteristiche, dimensioni e accessori. Inoltre siamo specializzati nello sviluppo di soluzioni personalizzate su richiesta del cliente.

Elettromagneti lineari tipo 36

elettromagnete lineare c362m 3

Elettromagnete lineare tipo 36 a singola o a doppia bobina, per movimentazioni che richiedono un’elevata precisione ed offrono una forza elevata di spunto, sia in trazione che in spinta. Settore motori diesel industriali e movimentazioni in genere.

  • Alimentazione = 12 – 24Vcc – altro
  • Trazione/spinta
  • Tipo I36 singola bobina
  • Servizio ED% = intermittente
  • Tipo C36 e CI36 doppia bobina:
  1. bobina spunto – servizio ED% = intermittente
  2. – bobina tenuta – servizio ED% = 100
  • Bobina di spunto esclusa da switch interno per il tipo C36
  • Bobina di spunto esclusa da switch esterno per il tipo CI36
  • Elevate forze di spunto e tenuta
  • Corsa max = 20 mm
  • Dimensioni (diametro) = 36

SWITCH ESTERNO DA APPLICARE SSR70-5 e/o SSR70-6

DISPONIBILITÀ VERSIONI PERSONALIZZATE

Elettromagnete lineare tipo 42

Elettromagnete lineare tipo 42 a singola o a doppia bobina, per movimentazioni ad elevata precisione, offre una forza elevata di spunto, sia in trazione che in spinta. Settore motori diesel industriali e movimentazioni in genere.

  • Alimentazione = 12 – 24Vcc – altro
  • Trazione/spinta
  • Tipo I42 singola bobina
  • Servizio ED% = intermittente
  • Tipo C42 e CI42 doppia bobina:
  1. – bobina spunto – servizio ED% = intermittente
  2. – bobina tenuta – servizio ED% = 100
  • Bobina di spunto esclusa da switch interno per il tipo C42
  • Bobina di spunto esclusa da switch esterno per il tipo CI42
  • Elevate forze di spunto e tenuta
  • Corsa max = 30 mm
  • Dimensioni (diametro) = 42

SWITCH ESTERNO DA APPLICARE SSR70-5 e/o SSR70-6

DISPONIBILITÀ VERSIONI PERSONALIZZATE

Elettromagnete lineare tipo 456

Elettromagnete lineare tipo 456 a singola o a doppia bobina, per movimentazioni ad elevata precisione, offrono una forza elevata di spunto, sia in trazione che in spinta. Settore motori diesel industriali e movimentazioni in genere.

  • Alimentazione = 12 – 24Vcc – altro
  • Trazione/spinta
  • Tipo I456 singola bobina
  • Servizio ED% = intermittente
  • Tipo C456 e CI456 doppia bobina:
  1. – bobina spunto – servizio ED% = intermittente
  2. – bobina tenuta – servizio ED% = 100
  • Bobina di spunto esclusa da switch interno per il tipo C456
  • Bobina di spunto esclusa da switch esterno per il tipo CI456
  • Elevate forze di spunto e tenuta
  • Corsa max = 26 mm
  • Dimensioni (diametro) = 45

SWITCH ESTERNO DA APPLICARE SSR70-5 e/o SSR70-6

DISPONIBILITÀ VERSIONI PERSONALIZZATE

Elettromagneti lineari tipo I

Elettromagnete lineare tipo I a singola bobina, realizzato per servizi intermittenti ove è richiesta grande forza di spunto. Personalizzabile con diversi accessori, ideale per applicazioni sia in trazione che in spinta.

  • Alimentazione = 12 – 24 Vcc – altro
  • Trazione/spinta
  • Servizio ED % = intermittente
  • Singola bobina
  • Elevate forze di spunto
  • Corsa max = 45 mm
  • Dimensioni (diametro) = 45 – 60 – 80 – 100

DISPONIBILITÀ VERSIONI PERSONALIZZATE

Elettromagneti lineari tipo C

Elettromagnete lineare tipo C con doppia bobina offre, oltre ad una elevata forza di spunto, anche una funzione di tenuta con servizio continuativo ED %=100%. Dotato di SWITCH ELETTRONICO TEMPORIZZATO INTERNO, l’esclusione del circuito di spunto avviene quando il nucleo ha terminato tutta la corsa ed ha agito sull’apposito interruttore interno.

  • Alimentazione = 12 – 24 Vcc – altro
  • Trazione/spinta
  • Doppia bobina :
  1. – bobina spunto – servizio ED%= intermittente
  2. – bobina tenuta – servizio ED% = 100
  • Bobina di spunto esclusa da switch interno
  • Elevate forze di spunto e tenuta
  • Corsa max = 45 mm
  • Dimensione (diametro) = 45 – 60 – 80 – 100



DISPONIBILITÀ VERSIONI PERSONALIZZATE

Elettromagneti lineari tipo CI

Elettromagnete lineare tipo CI con doppia bobina offre, oltre ad una elevata forza di spunto, anche una funzione di tenuta con servizio continuativo ED %=100%. Mediante SWITCH ELETTRONICO TEMPORIZZATO ESTERNO, entrambi i circuiti possono essere azionati con interruttore a 3 posizioni. In caso di utilizzo specifico come “stop motore” l’esclusione del circuito di spunto avviene nel momento in cui si è conclusa la fase di avviamento. Personalizzabile con diversi accessori, ideale per applicazioni sia in trazione che in spinta.

  • Alimentazione = 12 – 24 Vcc – altro
  • Trazione/spinta
  • Doppia bobina :
  1. – bobina spunto – servizio ED%= intermittente
  2. – bobina tenuta – servizio ED% = 100
  • Bobina di spunto esclusa da switch esterno
  • Elevate forze di spunto e tenuta
  • Corsa max = 45 mm
  • Dimensione (diametro) = 45 – 60 – 80 – 100

SWITCH ESTERNO DA APPLICARE SSR70-5 e/o SSR70-6

DISPONIBILITÀ VERSIONI PERSONALIZZATE

Elettromagneti lineari tipo CS

Elettromagnete lineare tipo CS a bobina singola, ideale per movimentazione con cicli di lavoro consecutivi ed elevata precisione di movimento, offre una forza costante su tutta la corsa sia in trazione che in spinta. Può essere utilizzato per servizio continuativo ED=100% o personalizzato per cicli di lavoro intermittenti. Sono disponibili numerose personalizzazioni sia a livello di caratteristiche della bobina (potenza e tensione) che a livello di accessori (fissaggio, tipo di albero, molle, ecc.).

  • Alimentazione = 12 – 24Vcc – altro
  • Trazione/spinta – scorrimento su boccole autolubrificanti
  • Servizio ED% = 100
  • Singola bobina
  • Forza costante su tutta la corsa
  • Corsa max = 30 mm
  • Dimensioni (diametro) = 45 – 50 – 60 – 70 – 80 – 100

DISPONIBILITÀ VERSIONE CON FORZA MAGGIORATA FINO A CORSE DI 10 mm

DISPONIBILITÀ VERSIONI PERSONALIZZATE

Elettromagneti lineari tipo Tipo CS 45 CH

Elettromagnete lineare tipo CS 45 CH a bobina singola, ideale per movimentazioni con cicli di lavoro consecutivi ed elevata precisione di movimento, offre una forza costante su tutta la corsa sia in trazione che in spinta. Può essere utilizzato per servizio continuativo ED=100% o personalizzato per cicli di lavoro intermittenti. Sono disponibili numerose personalizzazioni sia a livello di caratteristiche della bobina (potenza e tensione) che a livello di accessori (fissaggio, tipo di albero, molle, ecc.).

Alimentazione = 12 – 24Vcc – altro


  • Servizio ED% = 100
  • Singola bobina

  • Ritorno a molla

  • Elevata velocità di inserimento

  • Corsa max = 20 mm
  • Dimensioni (diametro) = 45


DISPONIBILITÀ VERSIONI PERSONALIZZATE

Elettromagneti lineari tipo Tipo CS 45 CH-FC

Elettromagnete lineare tipo CS 45 CH-FC  a bobina singola, ideale per movimentazioni con cicli di lavoro consecutivi ed elevata precisione di movimento, offre una forza costante su tutta la corsa sia in trazione che in spinta. Può essere utilizzato per servizio continuativo ED=100% o personalizzato per cicli di lavoro intermittenti.
A differenza degli altri elettromagneti lineari tipo CS, è dotato di un interruttore di posizione.
Sono disponibili numerose personalizzazioni sia a livello di caratteristiche della bobina (potenza e tensione) che a livello di accessori (fissaggio, tipo di albero, molle, ecc.).

  • Alimentazione = 12 – 24Vcc – altro

  • Servizio ED% = 100
  • Singola bobina

  • Ritorno a molla

  • Elevata velocità di inserimento
  •
Switch indicatore avvenuto movimento

  • Corsa max = 20 mm

  • Dimensioni (diametro) = 45

DISPONIBILITÀ VERSIONI PERSONALIZZATE

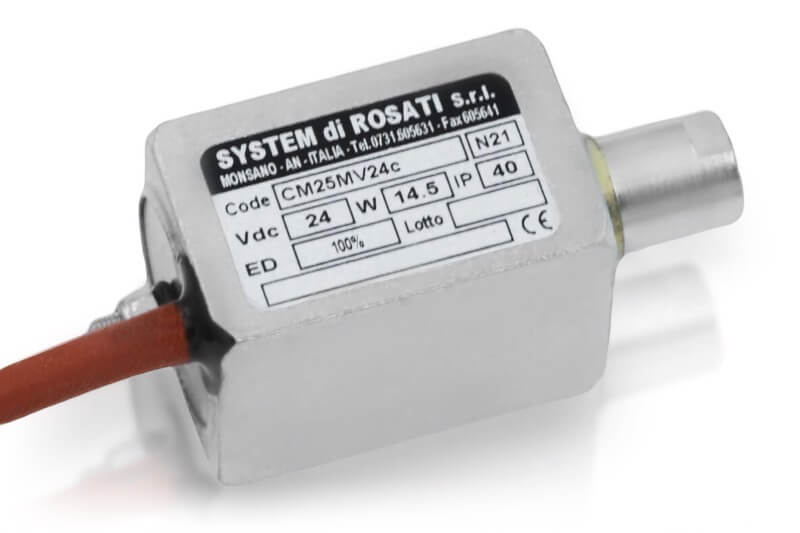

Elettromagneti lineari tipo CM

Elettromagnete lineare tipo CM a bobina singola, realizzato per piccole movimentazioni, offre una forza costante su tutta la corsa sia in trazione che in spinta.
Può essere utilizzato per servizio continuativo ED=100% o personalizzato per cicli di lavoro intermittenti.

Sono disponibili numerose personalizzazioni, dimensionamento dell’elettromagnete, bobina elettrica (potenza e tensione), accessori (fissaggio, tipo di albero, molle, ecc.).

  • Alimentazione = 12 – 24Vcc – altro
  • Trazione/spinta
  • Servizio ED% = 100
  • Singola bobina
  • Forza costante su tutta la corsa
  • Corsa max = 12 mm
  • Dimensioni = 25 – 30 – 40

DISPONIBILITÀ VERSIONI PERSONALIZZATE

Elettromagneti lineari tipo CM open frame

Elettromagnete lineare tipo CM open frame a carcassa aperta con bobina singola. Realizzato per piccole movimentazioni, offre una forza costante su tutta la corsa sia in trazione che in spinta.
Può essere utilizzato per servizio continuativo ED=100% o personalizzato per cicli di lavoro intermittenti.
Sono disponibili numerose personalizzazioni, dimensionamento dell’elettromagnete, bobina elettrica (potenza e tensione), accessori (fissaggio, tipo di albero, molle, ecc.).

  • Alimentazione = 12 – 24Vcc – altro
  • Trazione/spinta
  • Servizio ED% = 50 o 100
  • Singola bobina
  • Forza costante su tutta la corsa
  • Corsa max = 12 mm
  • Dimensioni = 25


DISPONIBILITÀ VERSIONI PERSONALIZZATE
